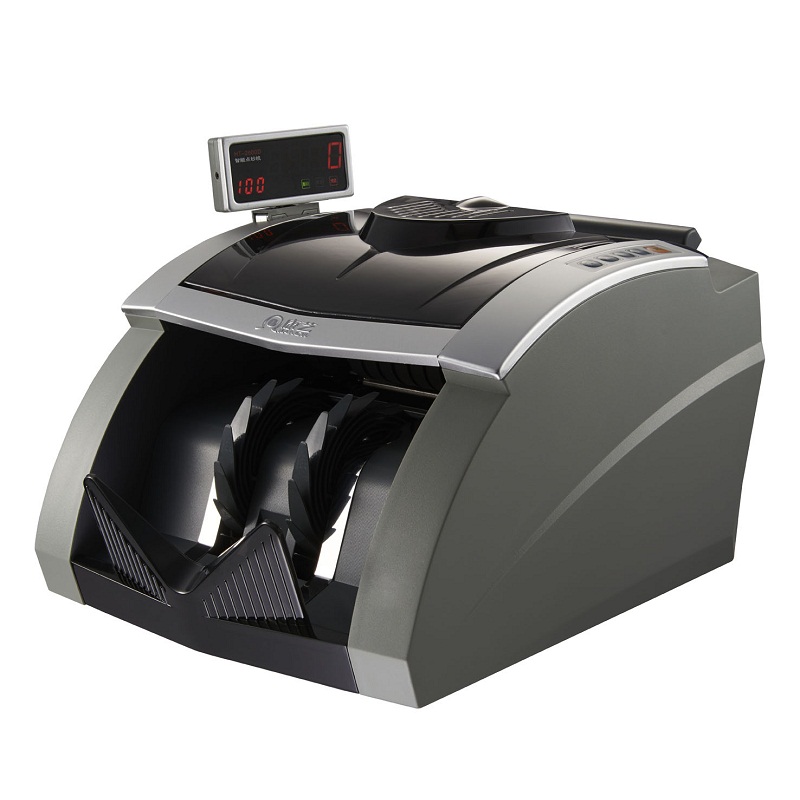

康艺JBYD-HT-2600D（B）人民币卧式点钞机

技术性能描述

康艺牌JBYD-HT-2600D（B）人民币卧式智能点钞机是广州康艺电子有限公司采用全数字化技术针对兼容新旧版人民币而最新研制的高科技产品。本机操作简便、外形美观、功能全面，是根据钞票处理的最新概念精心设计的高智能化金融机具。

一、技术参数

1.  点钞速度：1000张/分钟；

2.  喂钞系统：可点钞尺寸长度110-180mm，宽度50-85mm，厚度0.075-0.15mm，喂钞台容量200张，接钞台容量200张；

3.  显示范围：计数显示窗范围1-999张，预置显示窗范围1-999张；

4.  噪音：<53分贝；

5.  电源：220V（1±10%）、50Hz（1±5%）；

6.  消耗功率：<80W；

7.  环境温度：0℃-40℃ 环境湿度40-90%；

8.  工作温升：<20℃ 贮存运输温度-25℃-55℃；

9.  易损件寿命不小于500万张；

10. 错点率不大于1/100000（分布不均匀时不大于2/100000）；

11. 连续工作时间不小于8小时，在清点钞票时的计数不小于10万张；

12. 外形尺寸（长×宽×高）305×260×188mm；整机重量约7.9kg。

二、技术性能

1、适应币种：适应第四套和第五套人民币1-100元券纸币点钞和鉴伪。

2、四种主要点钞功能：智能点钞、累计点钞、复点计数、预置计数。

3、自动点钞：自动识别所点钞票的面额和版别并有声、光提示。

4、混点功能：同面额的第四套和第五套人民币可以混点。

5、夹张检测功能：在点钞过程中，机器能自动检测出所有与点验钞票不同面额版别的钞票,大面额夹小面额（如100元夹50元等）。

6、预置功能：达到预置数时机器停机（预置点钞过程中同样具有鉴伪功能）。

7、累加功能：可进行同种面额和不同种面额的累加计数。

8、复点功能：同一叠钞票，两次点钞的数量同时显示，以便使用者复核。

9、超强的鉴伪功能：采用进口传感器件，全AD数字化高速处理。突破传统鉴伪模式，采用了最新鉴伪技术：

 ①、磁性安全线二维鉴伪技术。

 ②、水印、人头等变造币分析技术。

 ③、紫外光量化分析。

 ④、磁性油墨定性定量分析。

 ⑤、红外油墨定点分析。

 ⑥、表面异常检测。

 ⑦、宽度、厚度检测。

10、大容量存储功能：建立全面的真钞数据库，对钞票特征进行全面比对，真正作到以真防假。

11、异常币检测：可检测半张、夹张、连张、重张、窄钞、残钞、拼凑币、变造币、复印币、机制币等异常纸币，并有相应代码提示。

12、全智能功能：具有自动计数、自动累加、自动起停、自动清零等功能。

13、自动报警功能：检测到假币或异常钞票时，机器自动报警并立刻停机，滞留在接钞台上最后一张即是该张假币或异常钞票。

14、自检故障功能：开机后无需进行任何操作即可完成自检及报告故障位置。

15、外接显示器：外接显示器设有四位LED与点钞机显示器同步显示，供用户观看。

16、计算机接口：配备标准RS232接口，可方便快捷地上传点钞数据及实现在线升级和远程维护。

17、低噪音：采用低噪音电机，合理的传动系统设计，营造宁静的工作环境。

18、产品质量符合最新国标GB16999-2010《人民币鉴别仪通用技术条件》、金融行业标准（JR/T0002-94）以及国家强制认证“CCC”的技术要求。

三、安全性能

1、一般要求：所有的安全件都有3C认证标识，对可触及的安全件都与产品内的保护接地端子有可靠地连接，保护接地导线外层是绝缘的，其它的一般安全要求例如爬电距离、绝缘性能、导线的线径等在设计时参照GB4943-1995的有关规定。

2、抗电强度：测试电压1500VAC、频率50Hz（1±5%），漏电流5mA，测试时间1分钟，没有飞弧和击穿现象。

3、接触电流：Power：220VAC、Phase：P(+)、Earth：open，该设备接触电流在0.05mA—0.2mA，标准要求接触电流最大值小于4.95mA，符合标准要求。

4、绝缘电阻：测试条件500VDC、测试时间1分钟。要求绝缘电阻大于60MΩ。

5、接地电阻：电流设置为25A，要求接地电阻小于0.1Ω。

四、外观设计创意说明

1、融合了康艺系列点钞机的设计精华，打造超前时代、面向未来的产品新视觉，致力于将点钞机的设计美学推向新的高度。变化丰富、布局巧妙的外形线条，在高质量的精工模具保证下，塑造了康艺产品技术再攀高峰、外观引领金融机具时尚的品牌形象。

2、紧凑、贴切的侧面板设计，是在充分研究操作者行为基础上的创新，使点钞过程更轻松、更方便。导钞板、挡钞板以及上盖表面的细线排布，衬托出产品精密、高效的性能特色。
